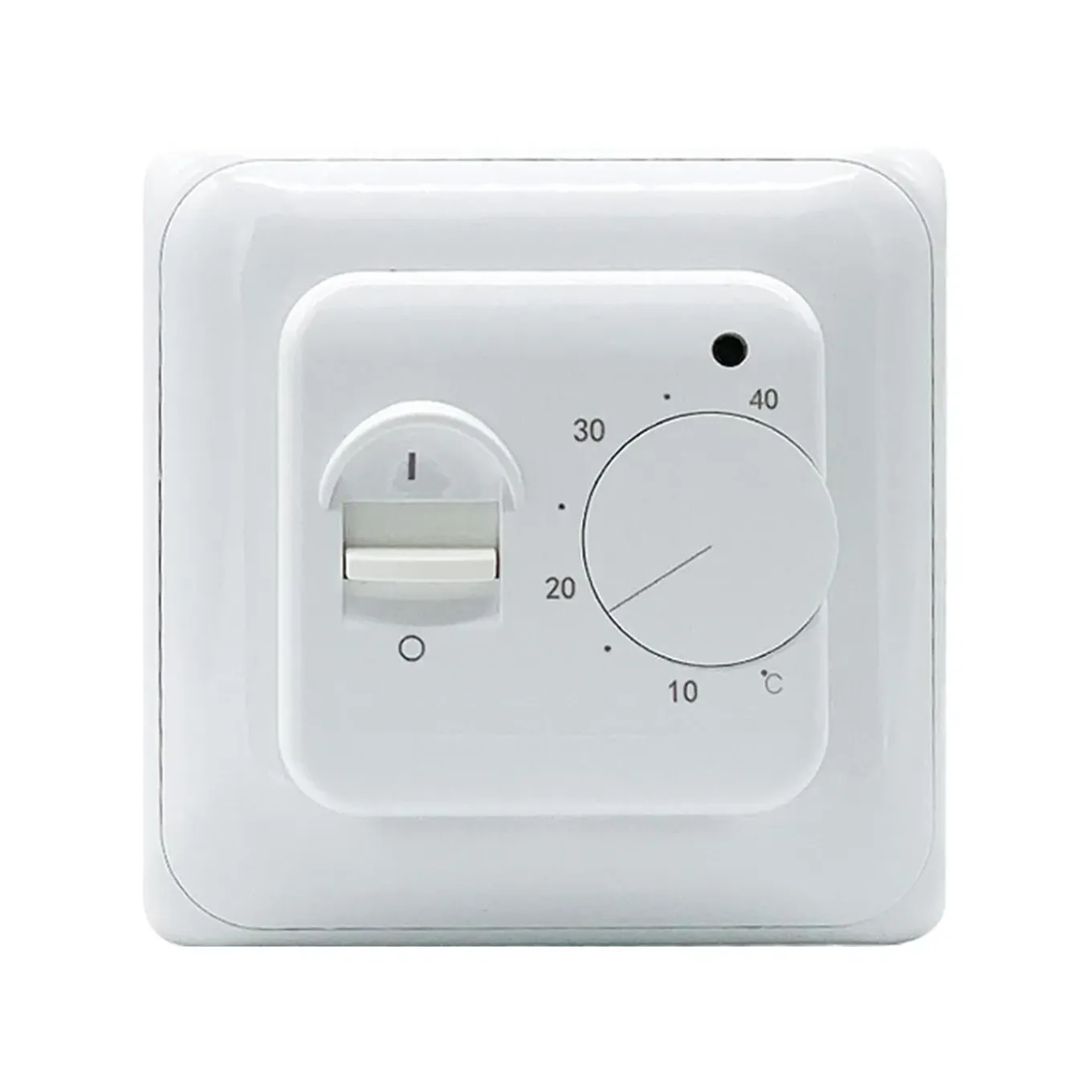

Grand Meyer Elektronische Thermostaat Mst-1, 16a, 230 V

Een eenvoudige en betrouwbare elektronische temperatuurregelaar voor vloerverwarming, gebruikt wanneer programmering niet vereist is. Hij heeft een aparte aan/uit-schakelaar en een LED-indicatie voor de werking van de verwarming. Wordt geleverd met een temperatuursensor (NTC, 10 kΩ), die tussen de kabelspiralen in de vloer wordt geplaatst. De sensorkabel is 3 m lang. De regelaar kan een belasting tot 16 A aansturen. Verkrijgbaar in twee kleuren: wit en zwart. Ontworpen voor inbouwmontage in een inbouwdoos.

Specificaties:
Voeding: ~230 V (–15 %, +10 %), 50 Hz
Geschakelde stroom/vermogen: 16 A / 3,6 kW
Vermogensverbruik zonder belasting: 5 W
Regelprincipe: Aan/Uit
Uitgangsrelais: vertraagd relais (trailing)
Belastingindicator: rode LED
Bedrijfstemperatuur: van –5 °C tot +50 °C
Temperatuurbereik instelbaar: van +5 °C tot +40 °C
Inschakelhysterese: 0,5 °C
Temperatuursensor: extern (NTC 10 kΩ)
Sensorweerstand: 10 kΩ bij +25 °C
Lengte sensorkabel: 3 m
Materiaal behuizing: zelfdovend PVC
Beschermingsklasse: IP20

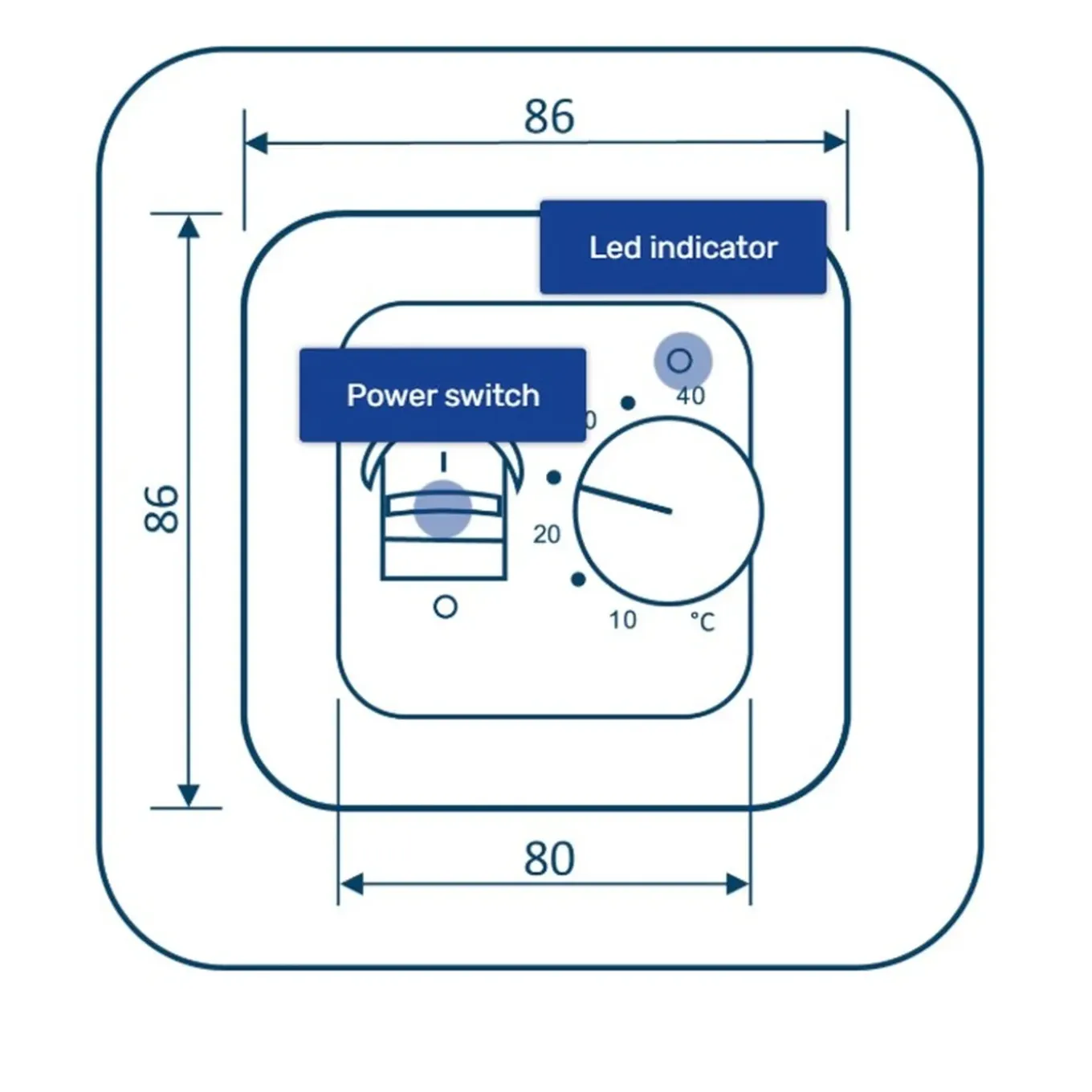

Inbouwafmetingen: 86 (H) × 86 (B) × 50 (D) mm
Kleur behuizing: wit of zwart
Gewicht: 90 g
Certificeringen: CE, EAC

Eenvoud en comfort:
Voorzien van een aparte aan/uit-schakelaar en LED-indicatie voor de werking van de vloerverwarming.

Temperatuursensor:

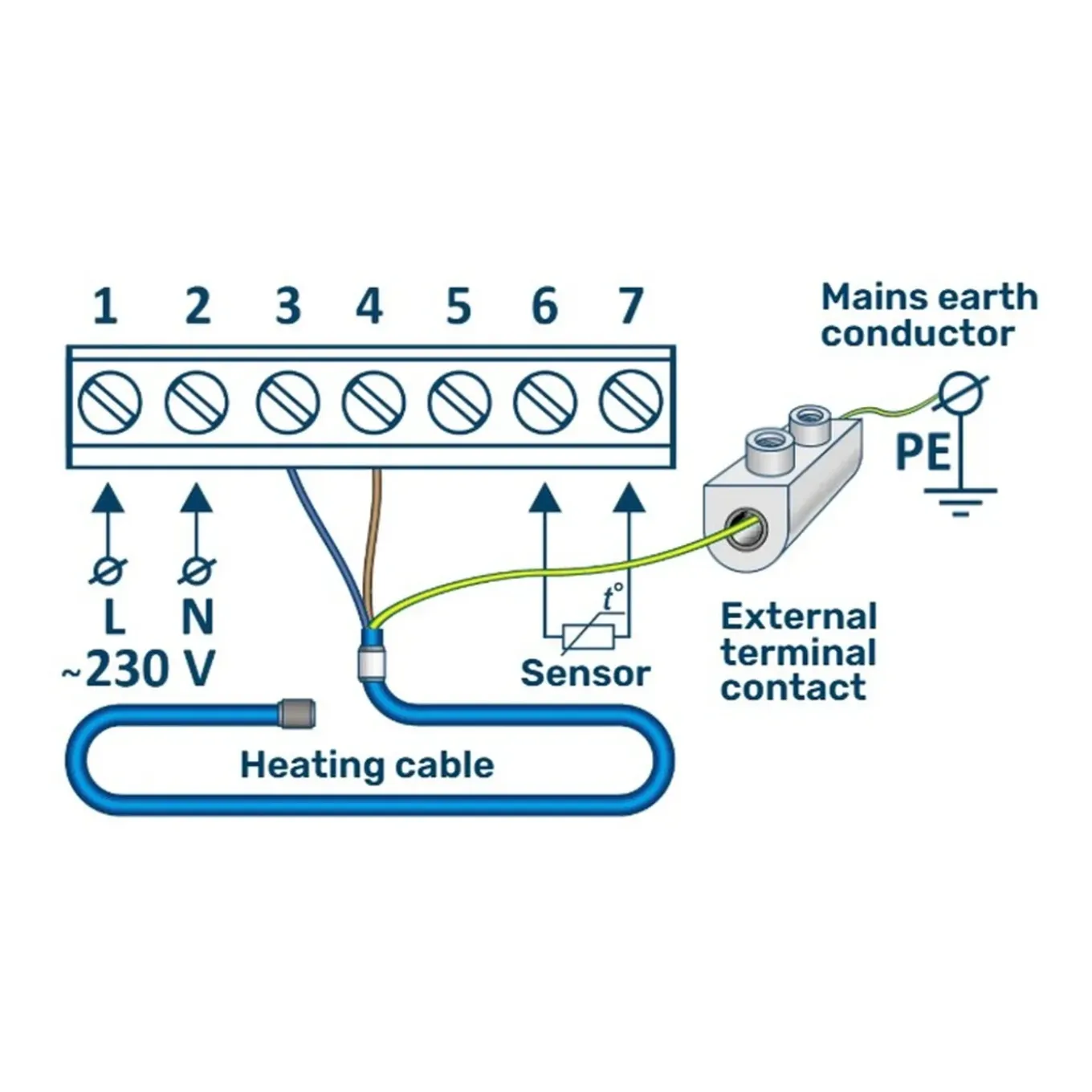

Wordt geleverd met een temperatuursensor (NTC, 10 kΩ), te installeren in de vloer tussen de windingen van de verwarmingskabel.

Weerstandswaarden van de sensor bij verschillende temperaturen:
5 °C : 22,070 kΩ
10 °C : 17,960 kΩ
20 °C : 12,091 kΩ
30 °C : 8,312 kΩ
40 °C : 5,827 kΩ
50 °C : 4,074 kΩ
60 °C : 2,892 kΩ
70 °C : 2,079 kΩ
80 °C : 1,538 kΩ
90 °C : 1,161 kΩ
100 °C : 0,886 kΩ
