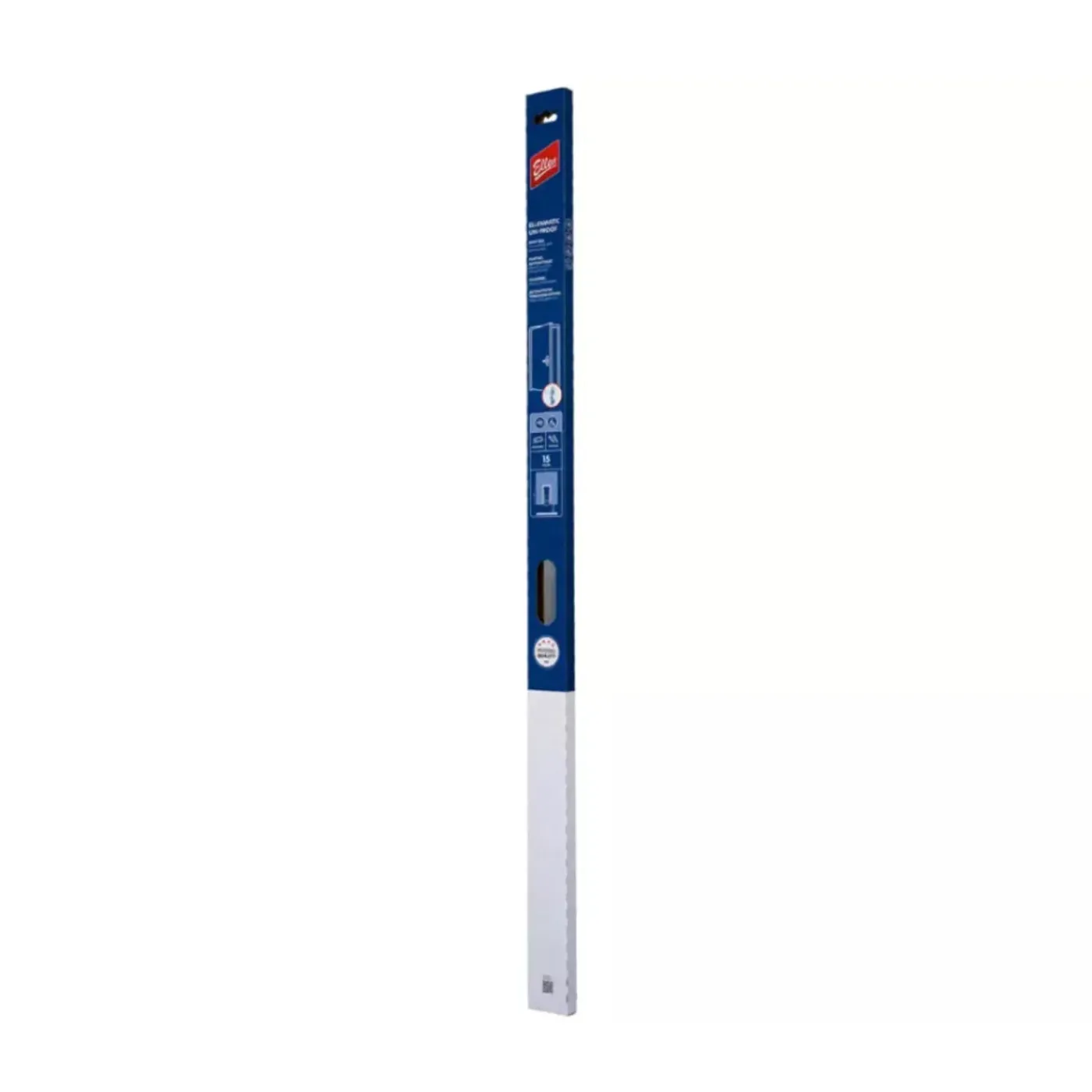

Ellen matic Uni-proof Automatische Valdorpel Alu. 928 Mm

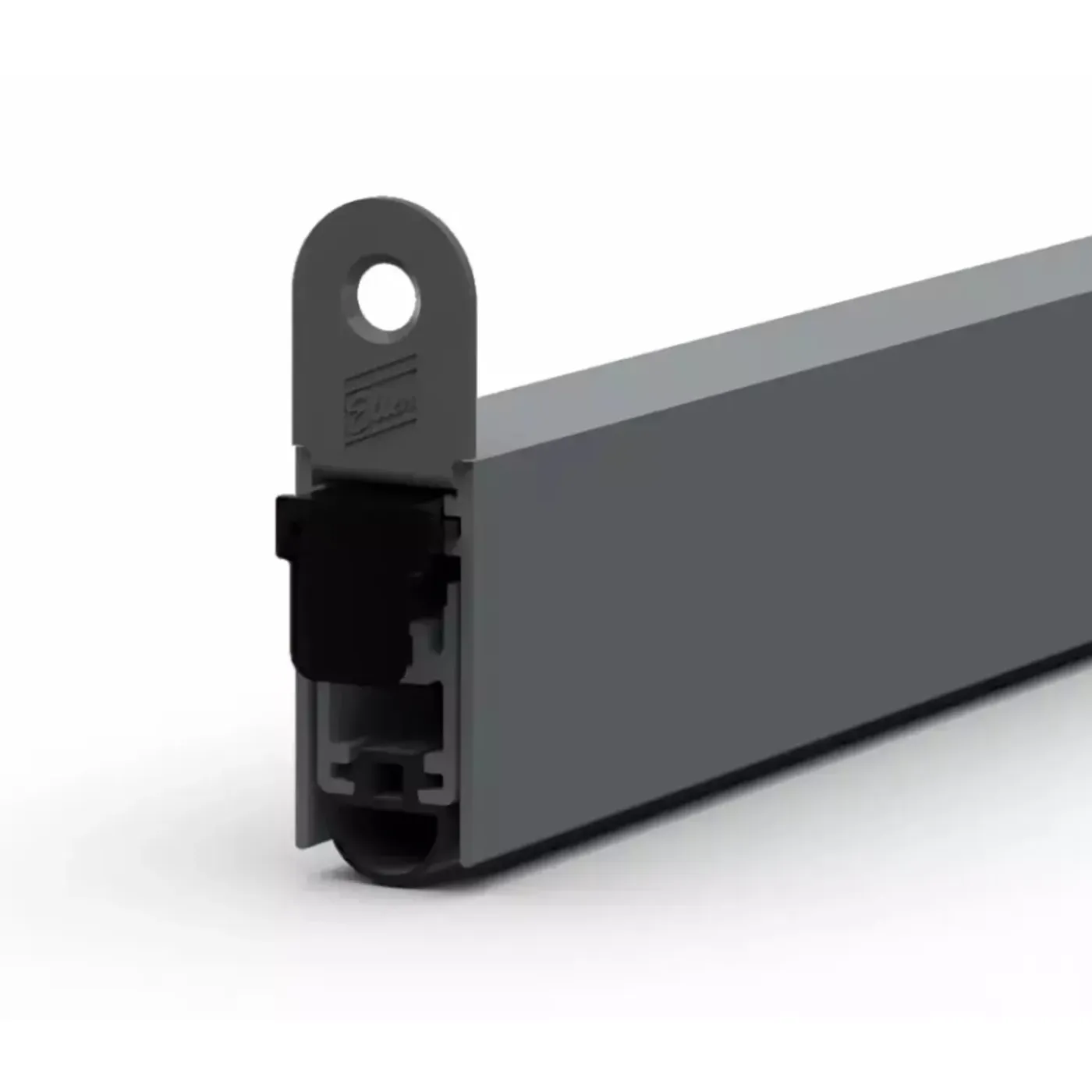

EllenMatic Uni-Proof automatische valdorpel alu. 928 mm

Geschikt voor houten binnendeuren met een maximale kier onder de deur van 20 mm.

• Aluminium behuizing
• Met kunststof (TPE) afdichting
• Automatische afdichting
• Tochtwerend én geluidswerend
• Enkelzijdige bediening aan de scharnierzijde
• Handmatig verstelbare aandrukknop

Toepassing:

• houten binnendeuren

Technische gegevens:

• Maximale kiergrootte 20 mm
• Groefmaat 15 x 30 mm
• Standaardlengtes in te korten met 150 mm
• Montage door middel van RVS ophangplaatjes
• Op de juiste maat in te korten
• Let op: houtschroeven (ø 3,5 x 20 mm) NIET meegeleverd

Montage advies:

Tocht en geluid in huis zijn eenvoudig tegen te houden door de juiste montage van de valdorpel. Lees daarvoor de meegeleverde montage-instructie, bekijk de video en volg het stappenplan.
Leg vooraf de benodigde materialen klaar:

• Rolmaat of duimstok
• Potlood
• IJzerzaag en vijl
• Boormachine met sterbitje

Stappenplan Valdorpel EllenMatic Uni-proof monteren:

1. Meet de freesmaat in de deur op om zeker te zijn dat de valdorpel past in de groef
2. Meet vervolgens de breedte van de deur, om de lengte van de valdorpel te bepalen
3. Verwijder de ophangplaatjes én aandrukknop
4. Teken de juiste lengte af op de valdorpelLet op:kort in aan de niet-aandrukknopzijde!
5. Zaag de valdorpel op maat
6. Vijl de eventueel ontstane bramen van het aluminium af
7. Knip het teveel aan afdichting eraf
8. Schuif de valdorpel in de deur en bevestig met de ophangplaatjes
9. Schuif de aandrukknop in de opening tot deze vastklikt
10. Stel de valdorpel af tot de gewenste kierdichting is bereikt
11. Test de kierdichting met behulp van een stuk papier > het papier moet vast zitten, maar mag niet scheuren
