AVOSDIM – Bekabelde Rolluikmotor – Diam.60 Mm – 30 Nm – L.3,5 M

avosdim diam.60 bedrade gemotoriseerde as

het bedrade gemotoriseerde rolluik kan worden bediend met de meegeleverde schakelaar of een andere schakelaar, ongeacht het merk.

eigenschappen:

producttype: avosdim diam.60mm bedrade gemotoriseerde asset voor rolluiken

doel: complete set om uw handmatige rolluik om te bouwen naar een elektrisch rolluik.

verpakking: als set

compatibiliteit: geschikt voor alle soorten rolluiken. Past op ramen met een minimale breedte van 640 mm en een maximale breedte van 3500 mm.

u beschikt momenteel over een opwindas met een diameter van 60 mm.

ook het gewicht van de lamellen moet geschikt zijn voor de 30 nm motor (zie onderstaande rekenformule):

gewicht van het lamellengordijn = breedte (m) x (hoogte (m) + 0,2) x (gewicht per m²*)

*geschatte lamelgewichten: pvc 4 kg/m², aluminium 4,5 kg/m², hout 11 kg/m².

als uw rolluik tot 60 kg weegt, is de 30 nm motor geschikt.

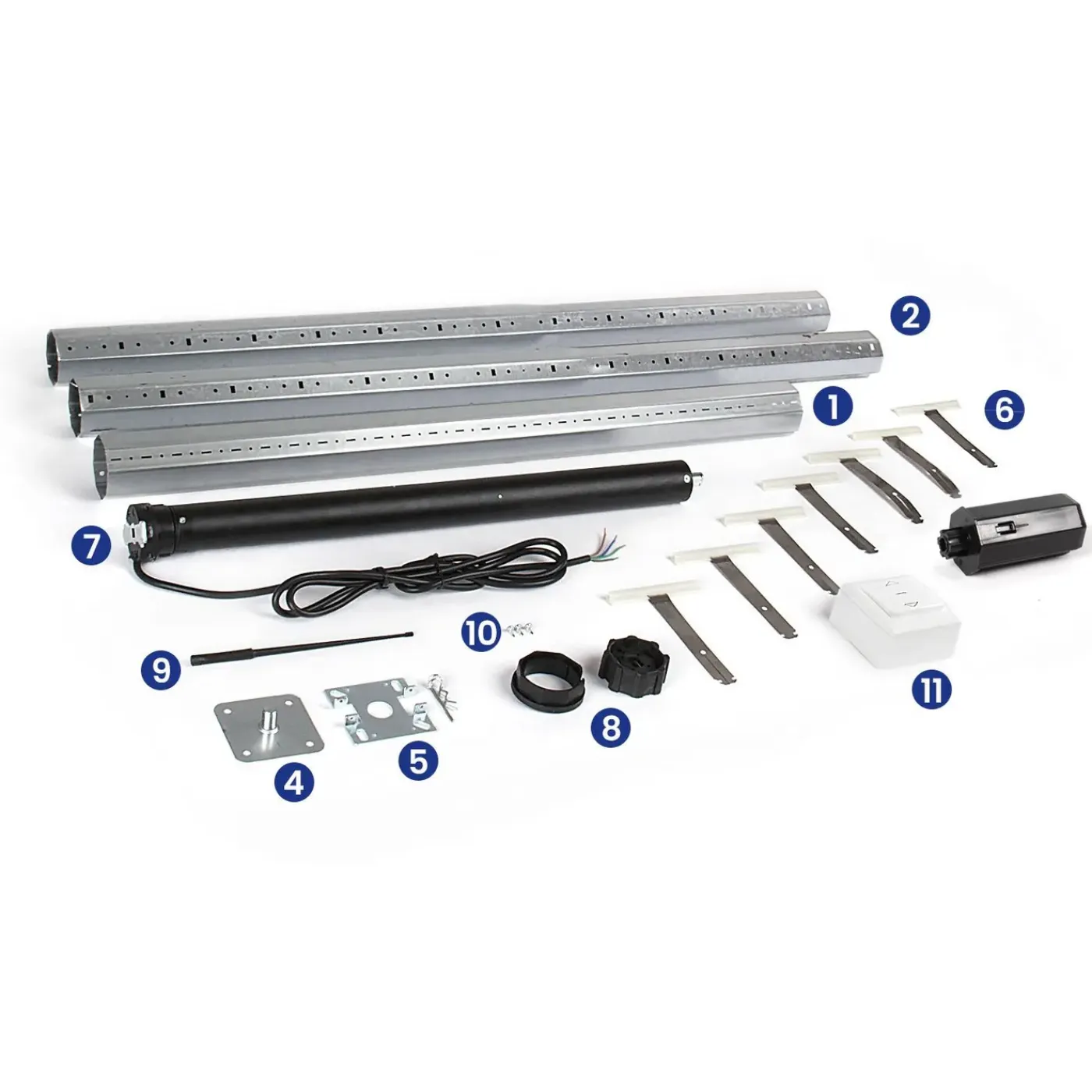

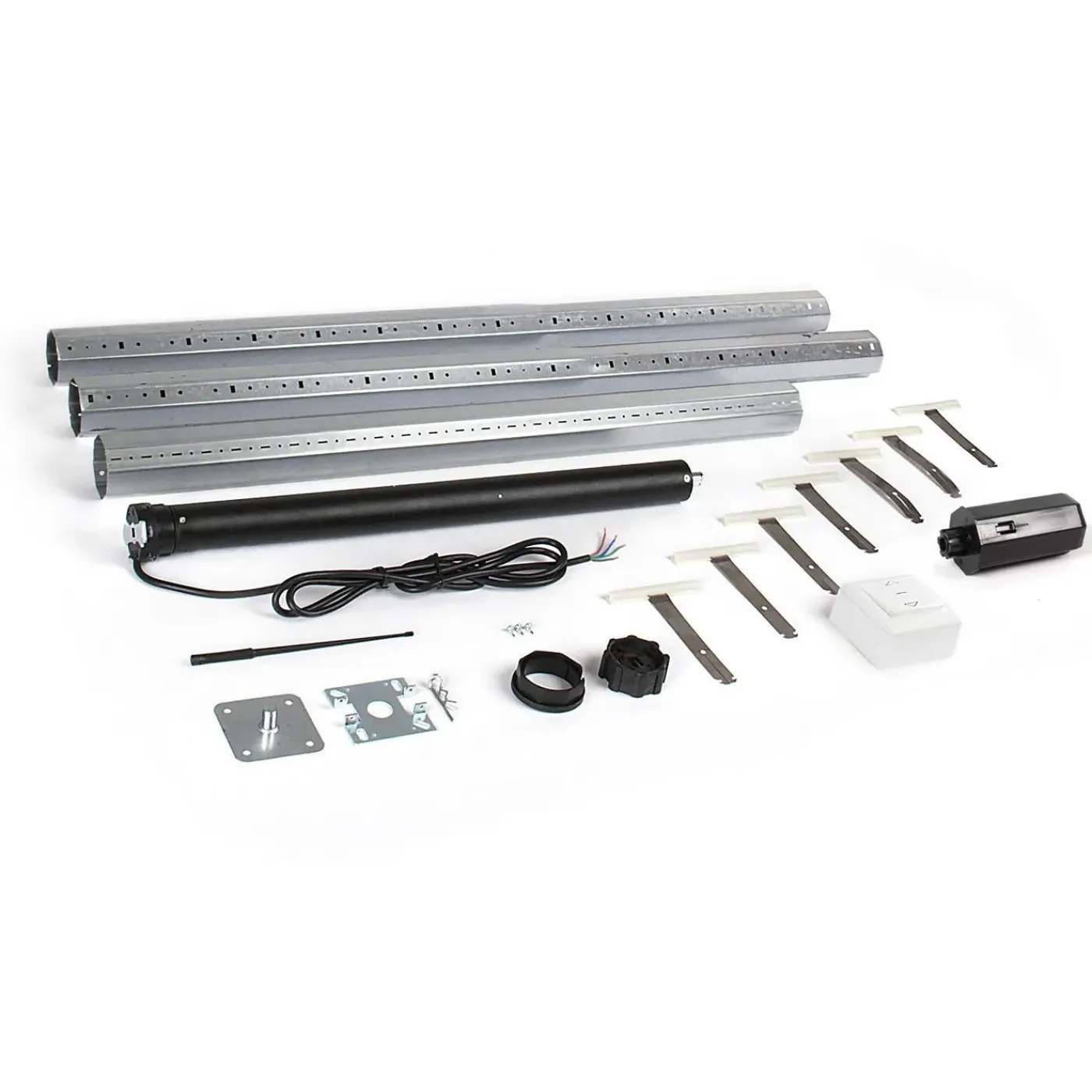

inhoud van de set:

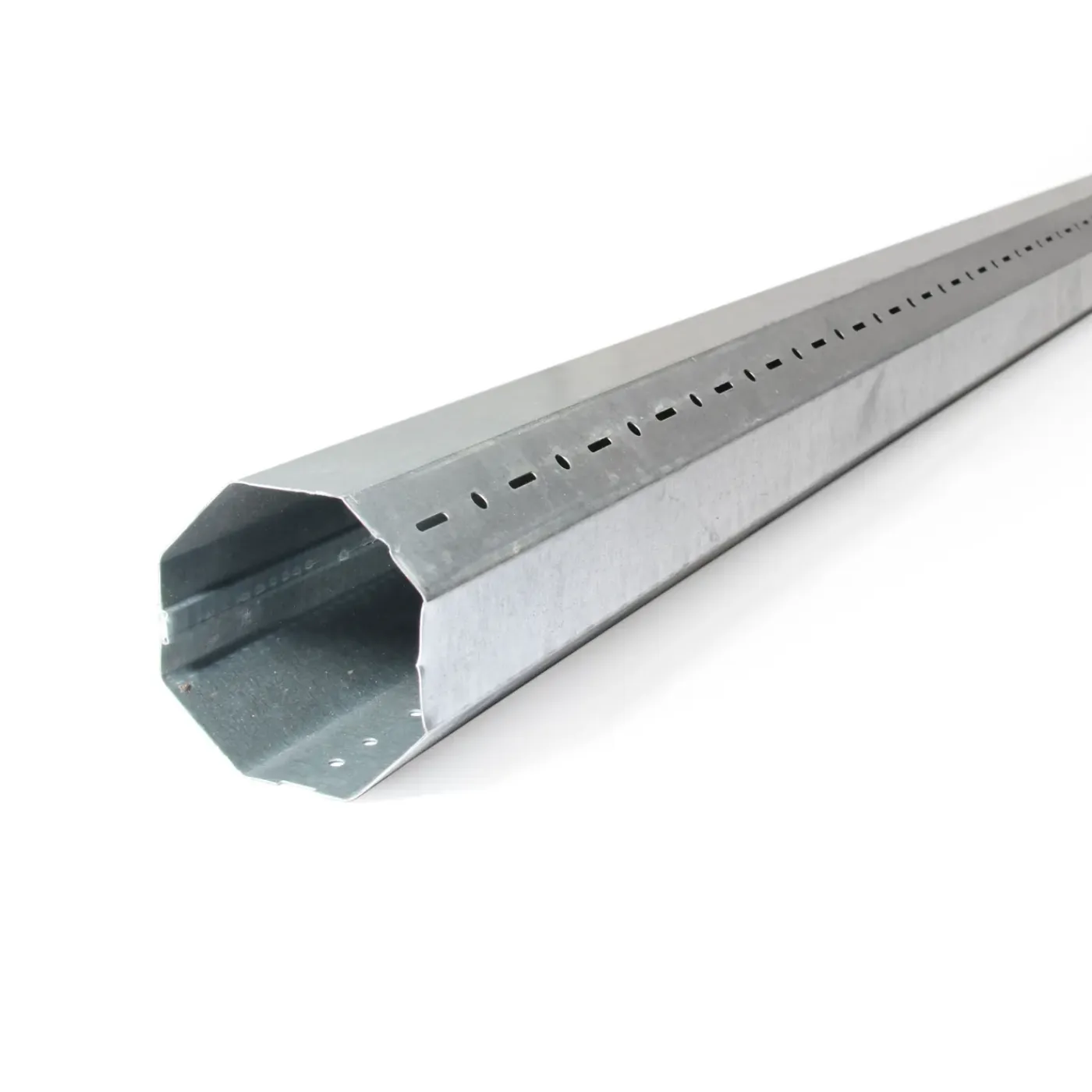

1 – achtkantige as diam. 60 mm – lengte 3500 mm, inkortbaar (x1)

2 – telescopische achthoekige buis van 3500 mm, inkortbaar (x2) (respectievelijk dieptes 500 mm)

3 – eindkap buis diam. 60 mm (x1)

4 – draaiplaat met stift diam. 12 mm, 75 x 75 mm (x1)

5 – motorbeugel 005006

6 – t-vormige schortklemmen (x7)

7 – avosdim bekabelde motor diam. 45 mm – lg 525 mm – 30 nm (x1)

8 – wiel en adapterring voor achthoekige as van 60 mm (x1)

9 – naald voor eindschakelaarafstelling (x1)

10 – zelfborende schroeven (x3)

11 – avosdim omkeerschakelaar voor opbouw- of inbouwmontage (x1)

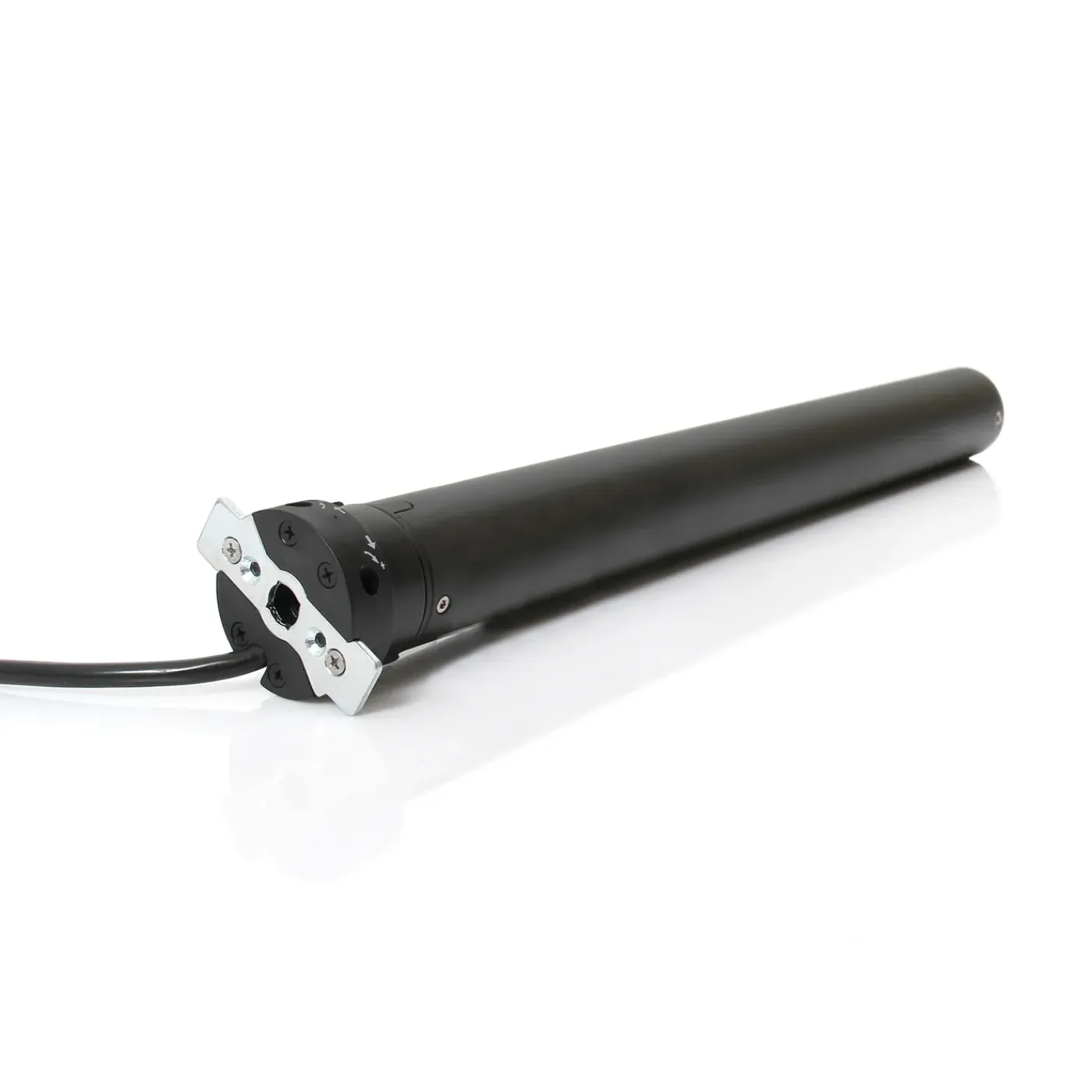

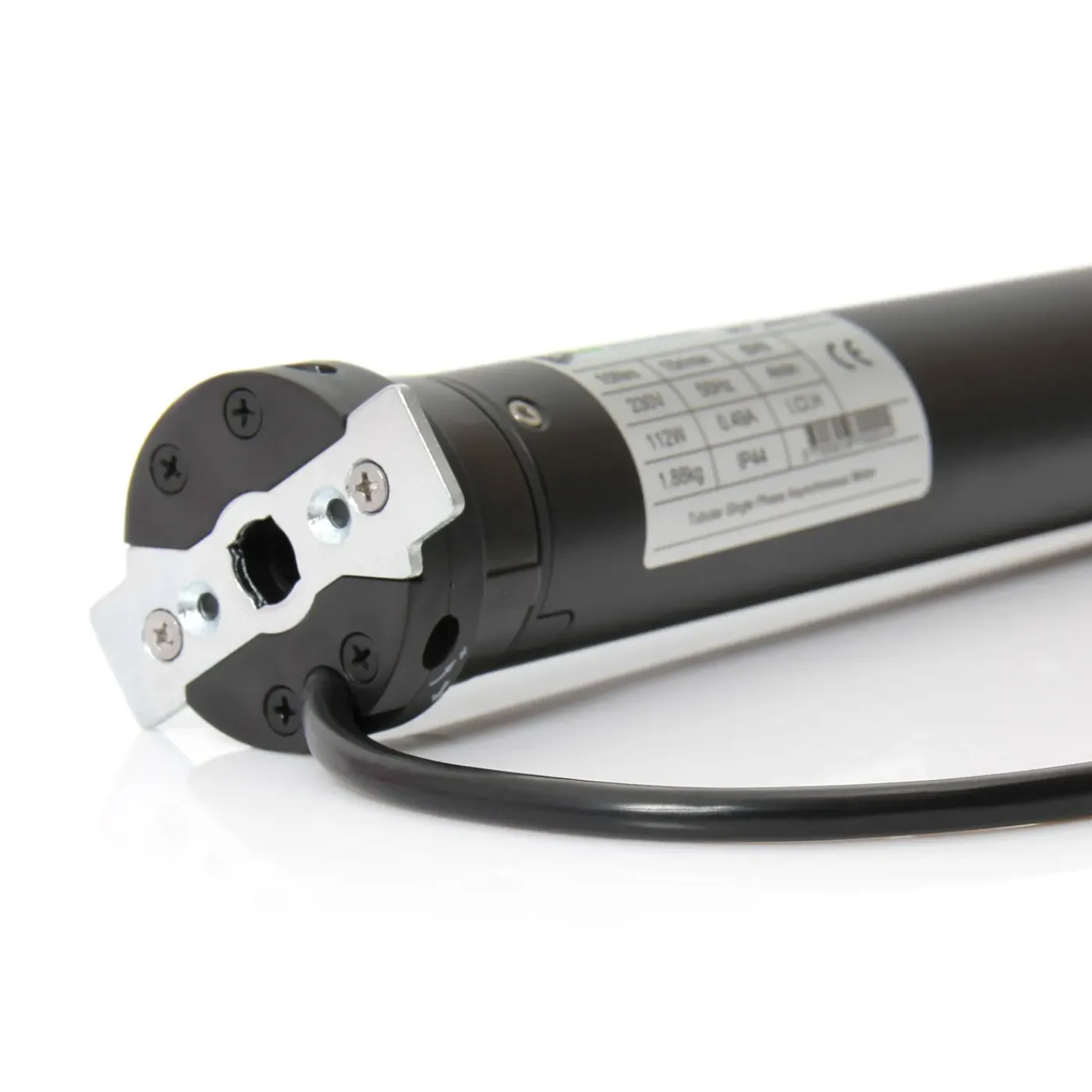

technische gegevens van de avosdim 30 nm bekabelde motor

diameter: 45 mm

lengte: 425 mm

motorkoppel: 30 nm

hefvermogen: 60 kg

rotatiesnelheid: 15 tpm

vermogen: 230 v

voeding: 50 hz

kooicapaciteit: 22 omwentelingen

beschermingsklasse: ip44
